Zvodidlo MS4/H2

Základní popis svodidla:

  • ocelové jednostranné svodidlo o výšce pouze 0,8 m pro úroveň zadržení H2 a nižší
  • dvoubodové kotvení svodidla k podkladu
  • otvor v patce, který slouží k injektáži prostoru mezi patní deskou a povrchem římsy
  • vzdáleností sloupků svodidla jsou 2 m
  • svodidlo je schváleno MD č.j.345/08-910-IPK/1 na pozemních komunikacích a mostech s účinností od 1.5.2008.

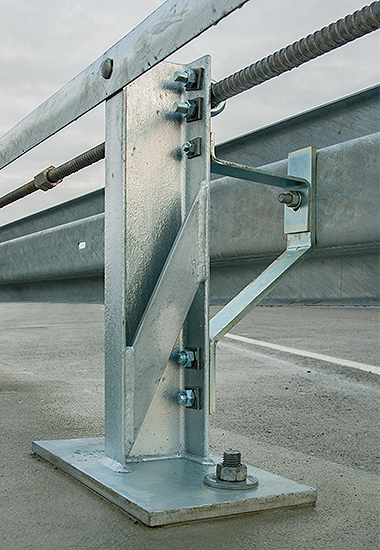

Základní součásti svodidla:

  • vyztužený ocelový sloupek z válcovaných profilů U 140 s patní deskou
  • dvoudílný distanční díl
  • ocelová svodnice profilu NH4 tloušťky 4 mm
  • tyč Mukusol pr. 26,5 mm (hladká se závitem na koncích nebo celozávitová) nebo tyč SAS 900/1100 (pouze celozávitová)
  • zadní pásek obloukovitého průřezu
  • spojovací materiál
  • případné příslušenství nebo přizpůsobení

Hlavní parametry svodidla:

zjištěné certifikační bariérovou zkouškou dne 9.12.2007

Úroveň zadržení Dynamický průhyb Prudkost nárazu Pracovní šířka Třída
  [m] ASI [m] W
H2 0,60 1,258 0,70 2



F

Video z bariérových zkoušek svodidla MS4/H2

Použití svodidla MS4/H2:

  • hlavním místem použití jsou mostní stavby na pozemních komunikacích
  • jednostranné mostní svodidlo za kterým je volný prostor nebo chodník a mostní zábradlí (případně protihluková stěna)
  • ve středním dělicím pásu mostů při příslušných parametrech (viz TP)
  • použití na liniových silničních stavbách je možné v případě, že silnice je ohraničena betonovou konstrukcí s římsou předepsaného tvaru do které je svodidlo uchyceno (betonem zpevněné krajnice, opěrné zdi, koryto vodního toku atd.)
  • do středního dělicího pásu silnice se svodidlo osazuje kolem překážek (podpěry mostů, portálů pro značky, sloupy osvětlení, event. jiné konstrukce silničního vybavení), kde úroveň zadržení běžného svodidla je nedostatečná
  • důvodem osazení svodidla MS4/H2 namísto běžných silničních typů bývá nedostatečná vzdálenost mezi lícem překážky a lícem svodidla
  • minimální délka svodidla není stanovena
  • možnost objednání nestandardního odklonu patní desky
  • volitelná možnost povrchové úpravy nad rámec stanovený obecně závaznými předpisy

Způsoby kotvení svodidla MS4/H2:

  • rozpěrné kotvy OMO, hloubka vrtu 150 mm (s tímto typem kotvení bylo svodidlo odzkoušeno)
  • rozpěrné prodloužené kotvy OMO, hloubka vrtu 165 mm
  • kotevní přípravek OMO 2xM24 (dva body)
  • kotevní přípravek OMO 2xM24 (tři body, třetí bod pro usnadnění práce)
  • soudržné (lepené) kotvy s kotevním šroubem OMO, hloubka vrtu 220 mm
  • soudržné (lepené) kotvy s kotevním šroubem OMO, zdrsněné vrty, hloubka vrtu 190 mm
  • soudržné (lepené) kotvy s kotevním šroubem HILTI, zdrsněné vrty, hloubka vrtu 190 mm
