Zvodidlo ZMS4/H3

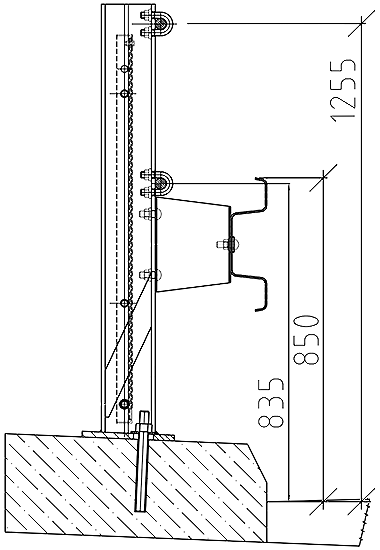

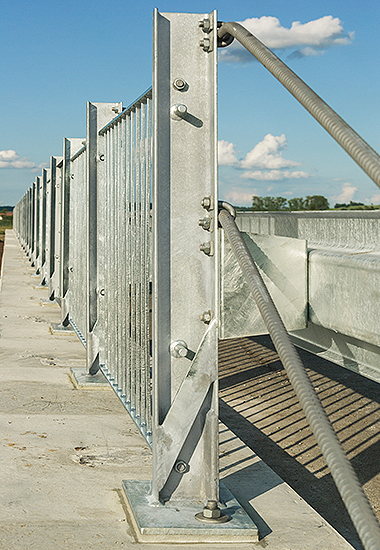

Základní popis svodidla:

  • ocelové jednostranné svodidlo o výšce pouze 1,3 m pro úroveň zadržení H3 a nižší
  • mostní nebo zábradelní mostní svodidlo
  • dvoubodové kotvení svodidla k podkladu
  • otvor v patce, který slouží k injektáži prostoru mezi patní deskou a povrchem římsy
  • vzdáleností sloupků svodidla jsou 2 m
  • probíhá schvalovací proces MD

Základní součásti svodidla:

  • vyztužený ocelový sloupek z válcovaných profilů U 140 s patní deskou
  • jednodílný distanční díl z materiálu tloušťky 4mm
  • ocelová svodnice profilu NH4 tloušťky 4 mm
  • dvě tyče SAS 900/1100 typ FA s šestihrannými spojkami a obloukovými úchyty
  • zábradelní výplň (volitelná)
  • spojovací materiál
  • případné příslušenství nebo přizpůsobení

Hlavní parametry svodidla:

zjištěné certifikační bariérovou zkouškou dne 29.6.2016

Úroveň zadržení Dynamický průhyb Prudkost nárazu Pracovní šířka Třída prac.šířky Vyklonění vozidla
  [m] ASI [m] W [m]
H3 0,8 0,8 1,3 4 2 (VI6)

Vysvětlivky:

Dynamický průhyb (D) - Podle STN EN 1317-2 je to maximální boční dynamické přemístění líce svodidla.
Pracovní šířka (W) - Podle STN EN 1317-2 je to vzdálenost mezi lícem svodidla před nárazem a maximální dynamickou polohou kterékoliv hlavní části záchytného systému.
Vyklonění vozidla (VI) - Podle STN EN 1317-2 je to maximální dynamická boční poloha vozidla od líce svodidla měřená ve výšce 4 m.

Použití svodidla ZMS4/H3:

  • hlavním místem použití jsou mostní stavby na pozemních komunikacích
  • jednostranné zábradelní mostní svodidlo s volitelným typem výplně
  • jednostranné zábradelní mostní svodidlo za kterým je volný prostor nebo chodník a mostní zábradlí (případně protihluková stěna)
  • ve středním dělicím pásu mostů při příslušných parametrech (viz TP)
  • použití na liniových silničních stavbách je možné v případě, že silnice je ohraničena betonovou konstrukcí s římsou předepsaného tvaru do které je svodidlo uchyceno (betonem zpevněné krajnice, opěrné zdi, koryto vodního toku atd.)
  • do středního dělicího pásu silnice se svodidlo osazuje kolem překážek (podpěry mostů, portálů pro značky, sloupy osvětlení, event. jiné konstrukce silničního vybavení), kde úroveň zadržení běžného svodidla je nedostatečná
  • důvodem osazení svodidla ZMS4/H3 namísto běžných silničních typů bývá nedostatečná vzdálenost mezi lícem překážky a lícem svodidla
  • minimální délka svodidla není stanovena
  • možnost objednání nestandardního odklonu patní desky
  • volitelná možnost povrchové úpravy nad rámec stanovený obecně závaznými předpisy (např. EN ISO 1461, TP 068 aj.)

Způsoby kotvení svodidla ZMS4/H3:

  • soudržné (lepené) kotvy s kotevním šroubem OMO (mat. 8.8), zdrsněné vrty, hloubka vrtu 190 mm
